| 产品名称: |
HR-300D型γ射线测厚仪介绍 |
| 产品说明: |
HR-300D型测厚仪是在国外测厚仪基础上，结合欧美其他厂家的优点，专门为钢板冷轧生产线上设计 ，具有低价格，高精度、高性能等特点 ,有一拖二的能力，适用于可逆轧机。关键部件选用国外进口,模块化设计、免维护设计方案及规范的制造保证了设备系统高可靠性。性能指标完全按照国际IEC 1336核辐射仪器标准进行设计、检测。保证了系统在较快的反应时间内、有较的低噪音，高的测量精度，可保证测量范围内逐点误差均符合精度指标。 其性能指标基本可以达到、部分已超过原国外测厚仪性能指标。用户遍及浙江、江苏、上海、天津、河南、广东等全国各地，包含攀钢、邯钢集团、韩国独资企业、民营中型钢厂等不同规模的公司。 HR-300D系统描述
HR-AM241-3700/A γ射线源
·
·AM241(镅)低能光子源,源体活度为3700GBq
·密封装置的安全防护级别优于国标Zb级(见GB/T15636),符合生产现场使用厚度计安全标准
·气动操纵快门，无外部供气压时机械关闭缩定,无射线泄漏ü
·快门开关位置感应系统,指示射线是否打开
·表面压缩空气吹扫装置,保证测量精度
·长寿命(半衰期432年)

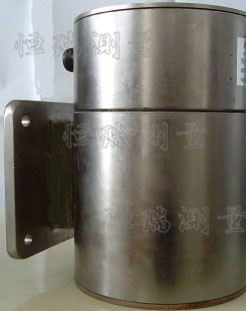

HRGS-60探头
·选用美国进口电离室,精密高电压源、放大器和线性驱动电子元件
·保护程度IP 65到EN 60529，IEC 529（防止滑油飞溅）
C型架
·上臂有探头、下臂有同位素射线源及电缆、气管等。
·行走驱动装置。可选：电机/链条驱动以及油缸驱动方式
·限位开关
主电柜
·19” 控制柜
·>166 MHz x86微处理器、高速磁盘、用于测量控制的数字和模拟输入输出和数据的获取，符合ISA规范的本地测量控制器
·用于测量控制和厚度估值的实时操作系统和应用软件
·与操作站的接口
·紧急停止按纽
·最大允许外界温度：40 °C
接线、气控箱
·从主电柜的各个接口隔离/驱动板到C型架的探头、射线源、工作状态灯、限位开关等部件的连接箱 电子设备
·专用10“LCD操作台，系统操作界面集成了仪表操作、厚度监视、厚度跟踪，仪表各种状。10”LCD操作台具有操作简单，显示直观，对环境要求低等特点。
接口信号定义
| 模拟输出Analog Outputs快速输出，更新时间可以在10毫秒到1000毫秒间选择 |
所有输出信号隔离输出 § 实际厚度值0 – 10 V § 厚度偏差 ± 10 V |
| 数字输出 |
继电器输出—正常断开—单向连通，电位释放；最大负荷能力100 V/ 0.5 A / 10 W § 正公差超出§ 负公差超出§ 高压已开§ 正在校正§ C型架已进入（如果有C型架）§ C型架已退出（如果有C型架）§ 测量正确，包括：快门已开，校正正确且已完成，没有系统告警 |
| 数字输入 |
所有输入信号均是隔离输入§ 打开快门测量§ 关闭快门§ 开始校正§ C型架进入（如果有C型架）§ C型架退出（如果有C型架） |
| 通讯接口 |
根据用户情况选择RS232串行通讯/TCP/IP/Profibus等 |

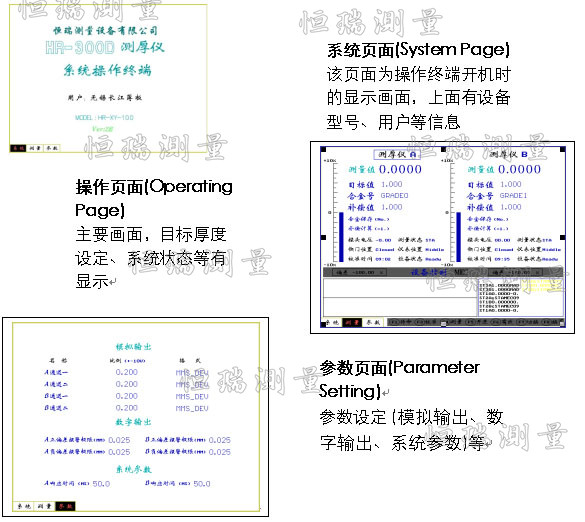

| 注：其它的输入输出可以根据用户要求决定 | 操作终端页面
随机资料
下列文档各两套 :
·操作手册
·维护说明
·测厚仪线路和电路图
·放射性安全说明书
使用条件
电源：220/380 V, AC, 50 Hz, 三相电源并接地
空气：净化压缩空气给吹扫，2-5巴的可调过滤空气
现场准备(Installation Prepare)
§ 移动和安装测量仪所必需的搬运设备必须是可用的。
§ 必须为 测量系统的安装准备好轨基。
§ 必须装好电气柜。
§ 必须在放射源和探头之间，连接盒和电气室之间铺设连接电缆。
§ 水、压缩空气和电源必须是可用的。
安装与调试(On Site Setup)
§ 系统的安装由有资质的客户员工按照提供的图纸实施。当所有指定的准备工作都完成后就开始调试。
§ 调试过程包括：检查铺设电缆和水/气管路，检查管路连接松紧，连接电缆与端子，开动和移交测厚系统。
§ 在调试过程中，将会给客户员工介绍系统的操作和维护。
§ 调试将按照调试和服务价格开具发票
§ 客户如要测试系统指标需提供必要的设备进行检测 (如示波器、记录仪等) 。
§ 调试日期应至少提前4周通知并确认。
保修(Guarantee)
§ 调试之后12个月，最迟在发运以后18个月内有效。
§
售后服务和技术支持(Service And Technical Support)
§ 免费电话技术支持
§ 保修期内免费现场技术服务
按客户特殊要求设计(Special Design)
|
|
冷轧带钢 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
| |
